數控折邊機主要特點

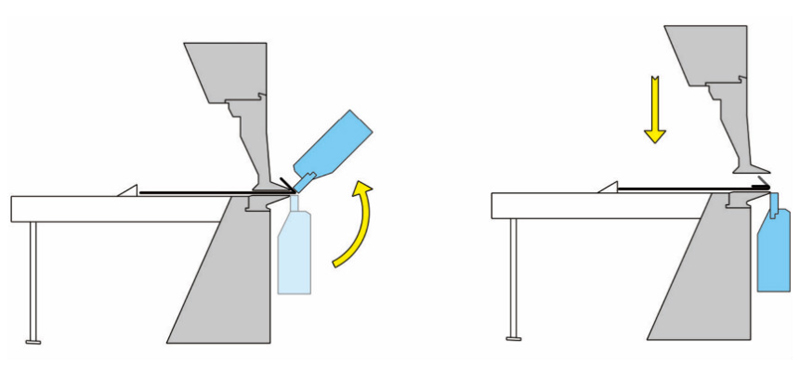

數控折邊機是對所折制的工件，壓緊一條折彎邊，再對另一條折彎邊施加外力使其成型的設備，因其獨特的加工方式，
該機有以下特點。
1. 大板可一人操作。
2. 折制產品無壓痕。
3. 折制不同板厚工件，不需要更換模具。
4. 盒型工件保證的是內空尺寸。
5. 折制負角，拍平可同一模具完成。

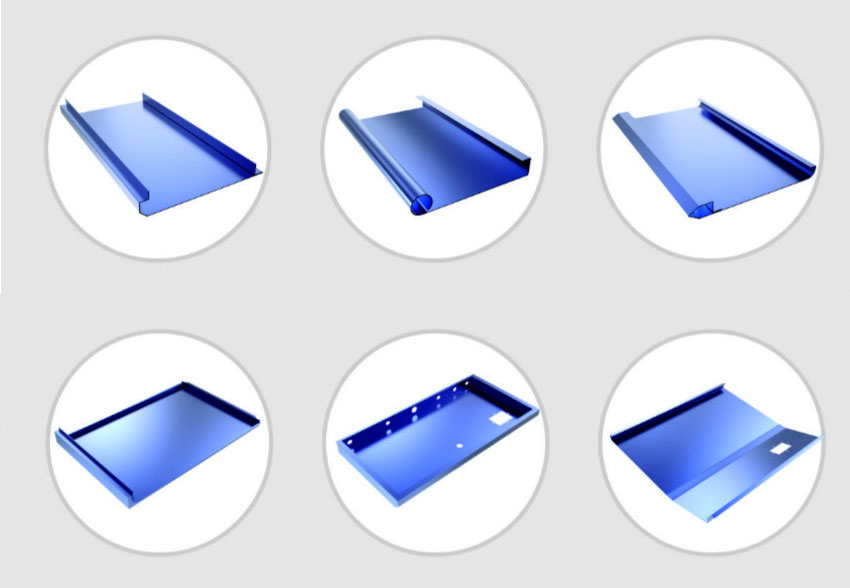

圖形樣品

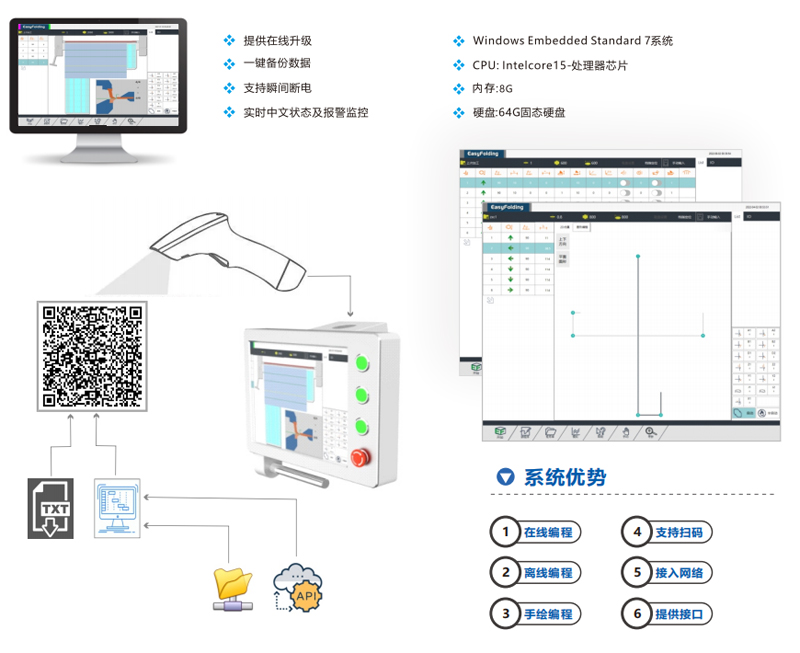

系統介紹

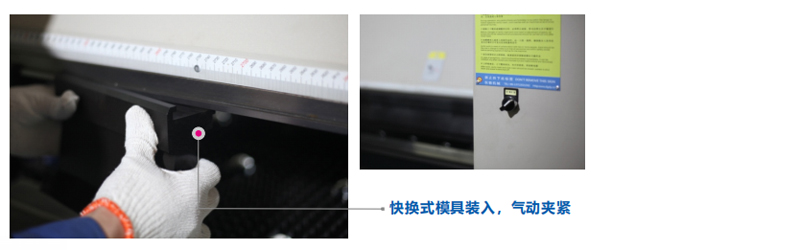

鎖模方式

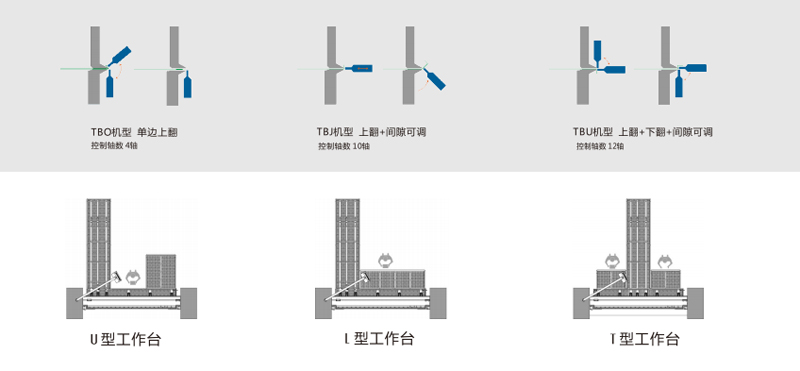

型號及參數
| 參數名稱 | 單位 | 型 號 | |||||||||
| TBO25 | TBO32 | TBO41 | TBJ25 | TBJ32 | TBJ41 | TBU25 | TBU32 | TBU41 | |||
| 加工板厚（碳鋼） | mm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 加工板厚（不銹鋼） | mm | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 加工角度范圍 | ° | 45-180 | 45-180 | 45-180 | 45-180 | 45-180 | 45-180 | ±45 | ±45 | ±45 | |
| 最大加工長度 | mm | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | |
| 后定位長度 | mm | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | |
| 開口高度 | mm | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
| 模具高度 | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| 控制軸數 | mm | 4 | 4 | 6 | 10 | 10 | 10 | 12 | 12 | 12 | |
| 壓料速度 | mm/s | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 折彎速度 | °/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| 機床能耗 | Kw | 3.5 | 5.5 | 6.5 | 6.5 | 6.5 | 7.5 | 7 | 7 | 8 | |
| 外形尺寸 | 長 | mm | 3100 | 3800 | 5300 | 3100 | 3800 | 5300 | 3100 | 3800 | 5300 |
| 寬 | mm | 3700 | 4450 | 5700 | 3700 | 4450 | 5700 | 3700 | 4500 | 5700 | |
| 高 | mm | 1650 | 1900 | 2150 | 1650 | 1900 | 2150 | 1650 | 1900 | 2150 | |
| 機床重量 | Kg | 3500 | 4500 | 7500 | 4000 | 5000 | 8000 | 7000 | 9000 | 11000 | |
應用領域

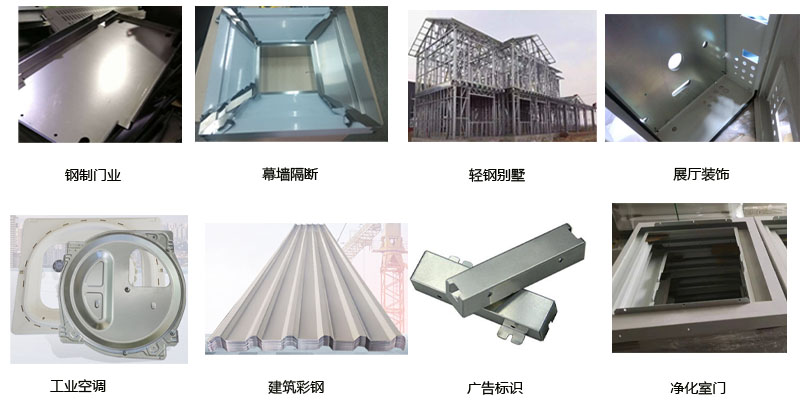

應用實例
